Квадрокоптер Happymodel Mobula7 HD (Frsky FCC)

Важно!

Стандартная комплектация FPV дронов не включает пульт управления, видеошлем, аккумуляторы и зарядное устройство. Всё это нужно приобретать отдельно.

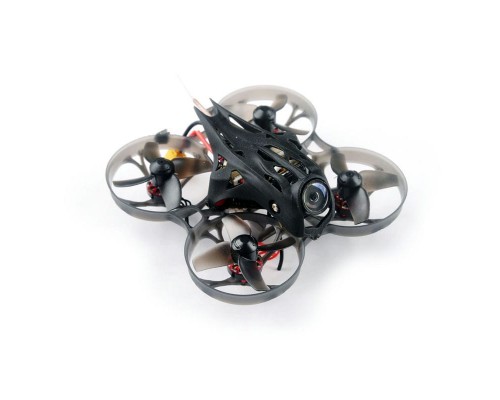

Mobula7 HD — 75-миллиметровый 2-3S вуп с цифровой камерой, записывающей 1080p 60 кадров в секунду, и DVR.

Особенности

• Новый полётный контроллер Crazybee F4 PRO V3.0 AIO Flight Controller поддерживающий питание от 2‑3S LiPo.
  • 2S для режима синевупа в помещении
  • 3S для режима фристайла на открытом воздухе
• Поддержка Betaflight, несколько режимов полёта: ACRO / AIR / ANGLE
• Лёгкий бесколлекторный двигатель 1102 (всего 2,7 г) с двойными шарикоподшипниками
• Мощный и плавный
• Поддержка Betaflight OSD, легко получить RSSI, напряжение и ток с ваших видео-очков
• Камера Runcam Split3-lite 1080p 60 кадров в секунду с DVR
• Регулируемый угол наклона камеры
• Переключаемая мощность видеопередатчика 25 - 200 мВт
• Поддержка Smartaudio, изменение частотных диапазонов VTX, мощности и каналов через OSD
• Совместимость с передатчиком Frsky D8 / D16 (NON-EU версии).
• Полная поддержка функции телеметрии
• Поддержка сигнальных диодов (Special Breath)
• Совместимость c 2–3S LiPo / LiHV

Характеристики

• Колесная база: 75 мм
• Размер: 98 × 98 × 45 мм
• Вес: 48 г (без аккумулятора)
• Вес: 72 г (с оригинальной батареей LiPo 3s 300 мАч)

Спецификация компонентов

Моторы

• Режим: EX1102 KV9000
• Конфигурация: 9N12P
• Диаметр статора: 11 мм
• Длина статора: 2 мм
• Диаметр вала: 1 мм
• Размер двигателя (диаметр × длина): 13,5 × 16 мм
• Вес: 2,8 г
• Питание: 1-3S

Полётный контроллер

• Модель: CRAZYBEE F4FR PRO V3.0
• Прошивка: CrazybeeF4FR
• Микроконтроллер: STM32F411CEU6 (100 МГц, 512 КБ флэш-памяти)
• Гироскоп + акселерометр: MPU-6000 (соединение SPI)
• Размер платы: 28,5 × 28,5 мм
• Источник питания: вход аккумулятора 2-3S (постоянный ток 7,4 - 13 В)
• Встроенный регулятор оборотов: 5А (каждый) Blheli_S 4in1 ESC Dshot600
• Встроенный приемник SPI Frsky с телеметрией (переключаемый D8 / D16)
• Встроенное экранное меню Betaflight (управление по SPI)
• Встроенный измеритель тока (макс. 28 A)
• Встроенный понижающий / повышающий ток 5 В, 1 А с LC-фильтром
• Встроенное обнаружение напряжения

Встроенный регулятор оборотов 4 в 1

• Микроконтроллер: EFM8BB21
• Источник питания: 1-3S LiPo / LiPo HV (3,5 В / 13 В)
• Ток:
  • 5А непрерывный пик
  • пик 6А (5 секунд)
• Поддержка BLHeliSuite
• Заводская прошивка: S_H_50_REV16_7.Hex
• Протокол по умолчанию: DSHOT600

Приёмник Frsky NON-EU

• Приёмник SPI BUS
• Frsky D8 / D16 переключаемый
• Совместимость с NON-EU приёмниками как в режиме D8, так и в D16
• Каналы: 8 или 16 каналов
• Поддержка Failsafe
• Отсутствие помех от земли (передатчик и приёмник на расстоянии 1 м от земли): 300 м

Видеопередатчик

• Выходная мощность: 25 - 200 мВт, переключаемая
• Частота: 40CH
• Входное напряжение: 3,3 В 5,5 В
• Потребление тока: 300 мА
• Антенна: RG178
• Частота: 5,8 ГГц 5 полос 40 каналов с Raceband
• Поддержка Smartaudio
• Вес: 3 г

Runcam Split3-lite

• Поле зрения (FOV):
  • Угол обзора при записи: 165°
  • Угол обзора в FPV:
    • 165° при 16:9
    • 130° при 4:3
• Разрешение видео:
  • 1080 при 60 кадрах в секунду
  • 1080 при 50 кадрах в секунду
  • 1080 при 30 кадрах в секунду
  • 720 при 60 кадрах в секунду
• Формат видео файла: MOV
• Разрешение изображения: 2 МП
• Режим ТВ: NTSC (720 × 480) / PAL (720 × 576) переключаемый
• Разъём: JST 1,25 мм / UART и SH 1,0 мм
• Максимальный объём карт памяти MicroSD: 64 ГБ (требуется класс 6 или выше, рекомендуется класс 10 / UHS-I / UHS-II / UHS-III)
• Расстояние между отверстиями для установки: 25,5 × 25,5 мм
• Размер печатной платы: 29 × 29 мм
• Размер модуля объектива: 14 × 14 мм
• Объектив: M9
• Вход питания: 5-20 В постоянного тока (Нельзя запитывать напрямую от аккумулятора. Питание напрямую от аккумулятора вызовет скачки напряжения и сожжет камеру.)
• Рабочий ток: 450 мА при 5 В

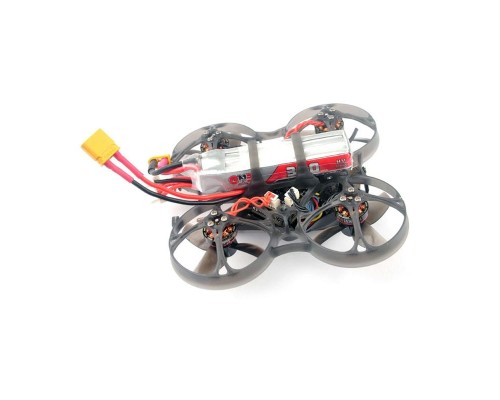

LiPo аккумулятор

• Ёмкость: 300 мАч
• Напряжение: 11,4 В
• Скорость непрерывной разрядки: 30C
• Максимальная скорость разряда: 60C
• Размер: 65 × 18 × 11 мм
• Вес: 23 г
• Разъём: XT30

Комплектация

• 1 × Рама Mobula7 V3
• 1 × Полётный контроллер Crazybee F4FR V3.0 PRO FC built-in Frsky NON-EU RX
• 4 × Бесколлекторные моторы EX1102 KV9000
• 1 × Набор 40-миллиметровых пропеллеров (4 CW + 4 CCW)
• 1 × HD камера Runcam Split3-lite 1080P 60fps + DVR
• 1 × Видеопередатчик 5,8 ГГц 25 - 200 мВт 40-канальный (встроенный)
• 1 × Аккумулятор 3S 300 мАч 30C/60C
• 1 × Инструмент для снятия пропеллеров
• 1 × Отвёртка

Оригинальное название: Happymodel Mobula7 HD 2-3S compatible brushless HDwhoop Cinewhoop
